熱電偶補償導線測溫原理有這些，你知道嗎？
所屬類別：2021-09-07 閱讀：1695次

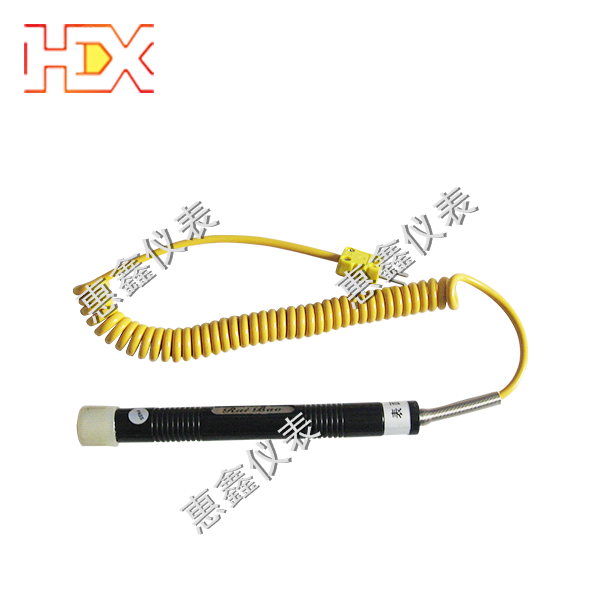

補償導線的作用是延長熱極，即將熱電偶的冷端與顯示器連接，組成測溫系統。按IEC584-3國家標準要求。主要用于各種測溫設備，廣泛應用于核電、石油、化工、冶金、電力等行業。
選擇補償導線時，需要了解周圍環境溫度和工礦條件，根據現場環境溫度選擇合適的補償導線護套。一般在25~105℃的溫度下使用聚氟乙烯護套。聚全氟乙烯在-60~205℃時，選用聚全氟乙烯作補償護套，在環境溫度為-60~260℃時，選用聚四氟乙烯作為補償導線的護套。因此，選擇時要注意現場工礦情況。
補償導線的作用是延長熱極，使熱電偶的冷端移動，與顯示器連接，組成測溫系統。主要用于各種測溫設備，廣泛應用于石油、化工、冶金、電力等行業。典型地?zé)犭娕伎梢耘c溫度計相距數十米，而其冷端(出口端)的溫度與環境溫度計不同(甚至達到幾十度)。例如，使用普通銅線時，根據原理，連接處會產生熱電勢，造成測量誤差。
傳輸線的壓降問題，由于溫度計的輸入阻抗較高，熱電偶產生的熱電勢(微安級)、傳輸電流(微安級)小，壓降損失在電線上很小。正常DOWN，在誤差范圍內。這樣變送器輸入信號，輸出4-20ma，這樣就不需要補償導線就可以遠距離傳輸了。
如果使用補償導線，則采用金屬材料，使溫度測量誤差較小，在接合點產生很小的溫差電勢。換句話說，將熱電偶的冷端移到溫度計上。
